Щитовые затворы от производителя

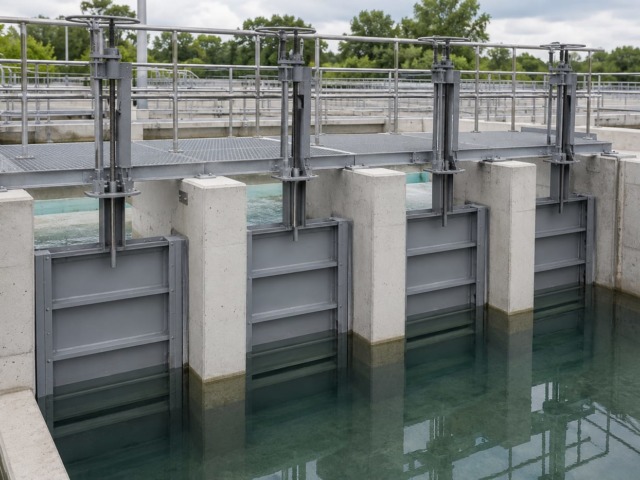

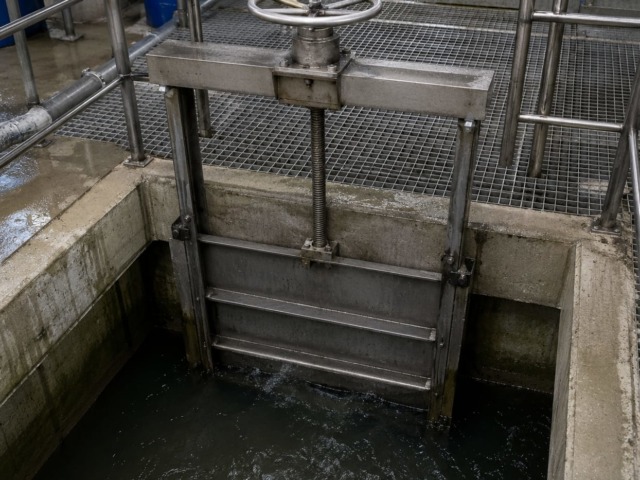

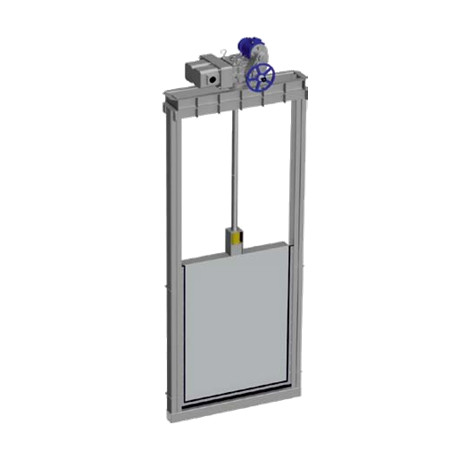

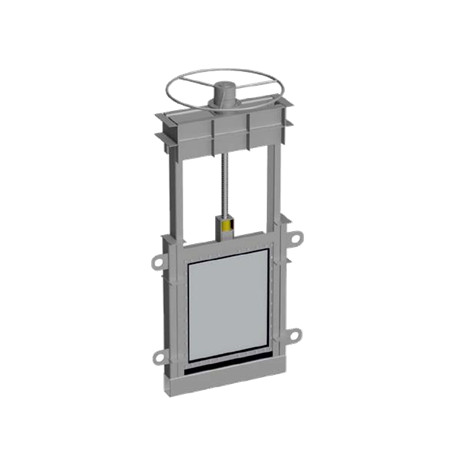

Это запорное устройство из рамы и подвижного щита, которое перекрывает поток воды в открытом лотке, канале, камере или трубопроводе. Щит ходит по направляющим рамы, поднимает и опускает его винтовой подъёмник — вручную штурвалом либо электроприводом. Ставят такие затворы на водозаборах, очистных сооружениях, насосных станциях, мелиоративных каналах и ливневых коллекторах.

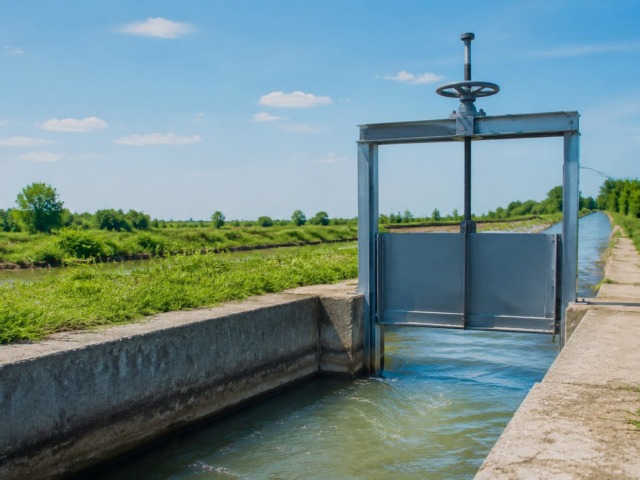

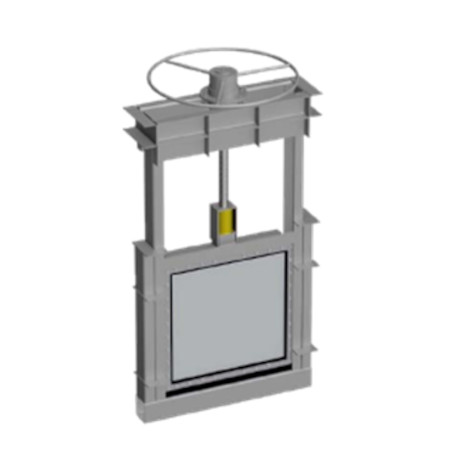

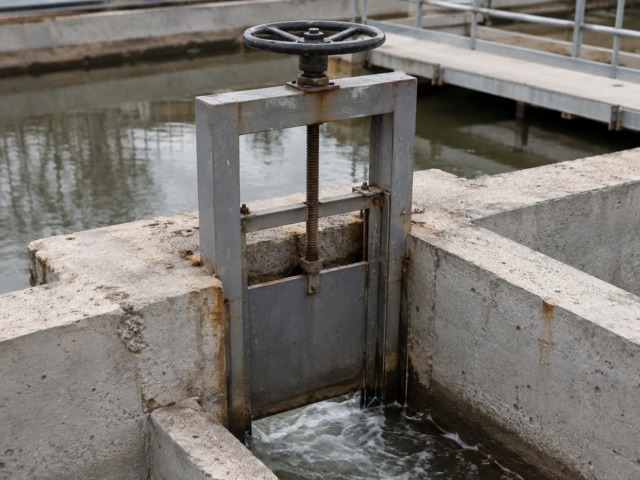

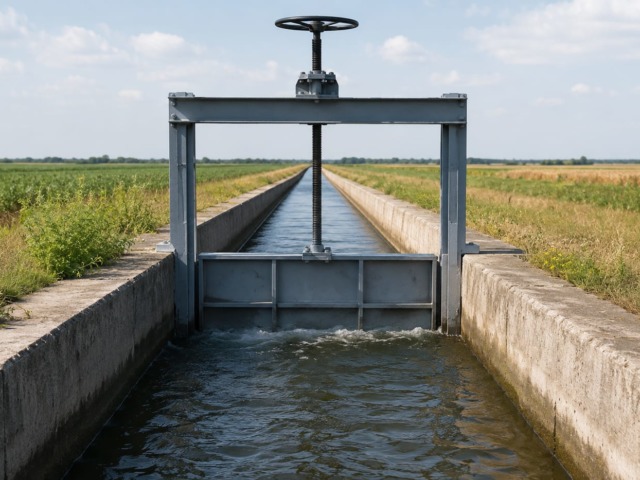

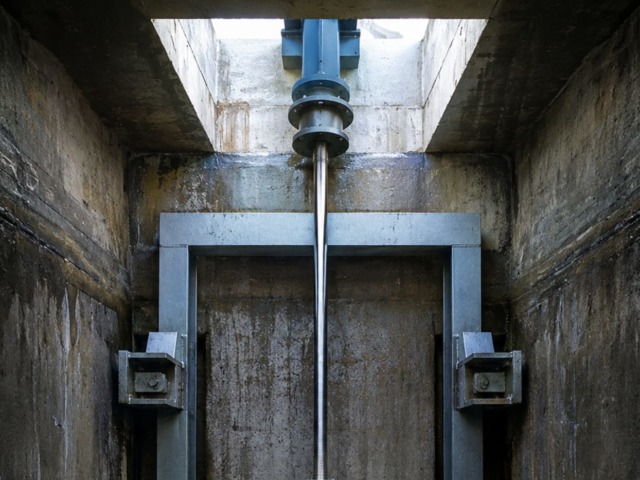

Поверхностный (серии ВС, ВР, ВЛ) работает в открытом канале при небольшом напоре, где вода идёт самотёком. Глубинный (ЗЩглуб, БП, БТ, БЛ) рассчитан на напор до 10 метров водяного столба: раму крепят по четырём сторонам канала — стены, пол и верхнее перекрытие, — а штурвал выносят на отметку обслуживания. Глубина заложения канала — до 12 метров, управление выводят на поверхность удлинённым штоком.

Выбор идёт по расчётному подъёмному усилию. До одной тонны хватает штурвала. От одной до 2,5 тонн ставят ручной редуктор, чтобы снизить усилие на маховике. Свыше 2,5 тонн, а также при частом регулировании и дистанционном управлении нужен электропривод — подъёмники серий 1ЭВ…20ЭВД. Усилие считаем мы: по размеру окна, напору и коэффициенту трения уплотнений.

Стандартный срок поставки — 40–60 рабочих дней. Внутри диапазона он зависит от серии, размеров окна перекрытия и расчётного напора: нестандартные габариты, нержавеющее исполнение и комплектация электроприводом требуют больше времени. Точный срок называем вместе с ценой и фиксируем в спецификации к договору. Отсчёт начинается с даты, когда вы подписали сборочный чертёж.

В стандартном исполнении рама и щит из стали Ст3пс. Для агрессивных сред и сточных вод делаем исполнение из низколегированной 09Г2С или из нержавеющей стали — марка прописывается в опросном листе, конструкция считается уже под неё. Уплотнения — профильная резина EPDM: она держит и чистую, и сточную воду, а клиновая система поджатия выбирает зазор в момент закрытия.

Без него точную цену назвать нельзя: масса и подъёмное усилие зависят от размера окна перекрытия, напора, среды и способа монтажа. В опросном листе восемь полей, заполнение занимает пару минут. Если части данных нет, оставьте заявку — инженер уточнит их по телефону или прочитает по вашему чертежу.

Установку закладных частей и бетонирование ведёт подрядчик объекта, а мы даём шефмонтаж. Инженер проверяет положение рамы по уровню и отвесу, регулирует клиновое поджатие и уплотнения, проверяет ход щита, настраивает привод и обучает эксплуатирующий персонал. Выезд согласуем заранее, работаем по России и СНГ.
