Монтаж и установка щитовых затворов

Затвор держит воду только тогда, когда рама встала в проектное положение без перекоса. Ошибка на монтаже сводит на нет любое качество изготовления: перекошенная рама не даёт щиту сесть на место, и затвор течёт при исправном уплотнении.

Четыре схемы установки

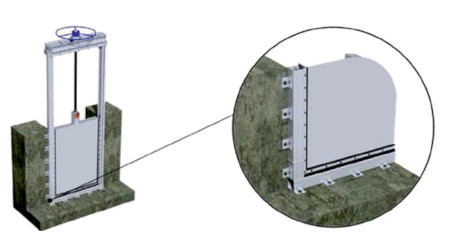

1. Установка на стену анкерными креплениями

Рама крепится к готовой бетонной стене камеры или канала анкерами по контуру проёма. Самый быстрый вариант, основной при реконструкции: разбирать канал не нужно. Требование одно — основание должно быть прочным, анкер в разрушенном бетоне расчётную нагрузку не держит.

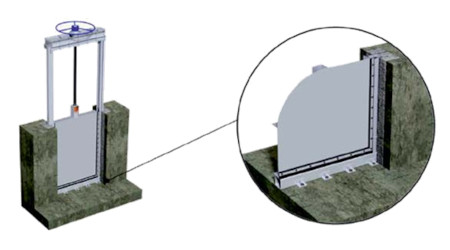

2. Бетонирование стенок, крепление дна анкерами

Боковые стойки рамы замоноличиваются в стенки канала, донная балка крепится анкерами. Применяется, когда стенки заливаются заново, а дно уже есть.

3. Бетонирование дна, крепление стенок анкерами

Обратная схема: донная балка замоноличивается, боковые стойки идут на анкеры. Такой вариант выбирают, когда важна герметичность по дну — там нагрузка от воды наибольшая.

4. Полное бетонирование

Рама целиком замоноличивается в бетон. Самое надёжное решение по жёсткости, применяется на новом строительстве и при больших напорах. Требует, чтобы закладные части были выставлены до бетонирования — исправить положение потом можно только вырубкой.

Порядок работ

Рама и щит поднимаются раздельно: так меньше требуемая грузоподъёмность и проще завести раму в проём. На обоих элементах предусмотрены монтажные проушины, их расположение показано в руководстве.

Рама выставляется по уровню и отвесу, проверяется диагональ — перекос по диагонали больше допуска означает, что щит будет закусывать в направляющих. После фиксации рамы устанавливается щит, проверяется полный ход и прилегание уплотнения по всему периметру.

Последним ставится подъёмный механизм. Шток выставляется соосно щиту: перекос штока даёт неравномерную нагрузку и ускоренный износ резьбы.

Что проверить перед приёмкой

Щит ходит на полный ход без закусывания. При закрытом затворе уплотнение прилегает по всему контуру без просветов. Усилие на штурвале в пределах расчётного. У исполнений с электроприводом — концевые выключатели настроены на крайние положения, момент срабатывания муфты выставлен по паспорту.

Шефмонтаж

По заявке инженер выезжает на объект: контролирует установку, настраивает привод, обучает персонал эксплуатации. Это не обязательная услуга, но на ответственных объектах и при первом опыте работы с затворами она снимает большую часть вопросов.
