Вес щитовых затворов: от чего зависит и как оценить

Массу спрашивают по двум причинам: посчитать такелаж при монтаже и заложить транспорт в смету. Точная цифра появляется только после расчёта конструкции, но порядок величины оценить можно.

Что определяет массу

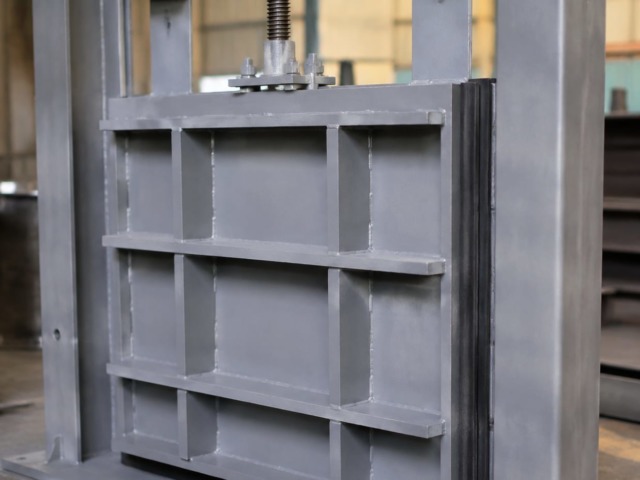

Основной вклад даёт площадь щита — она растёт как произведение ширины на высоту окна. Второй фактор — напор: он задаёт толщину листа и количество рёбер жёсткости. Затвор на 6 метров напора при том же размере окна тяжелее затвора на 1 метр в полтора-два раза.

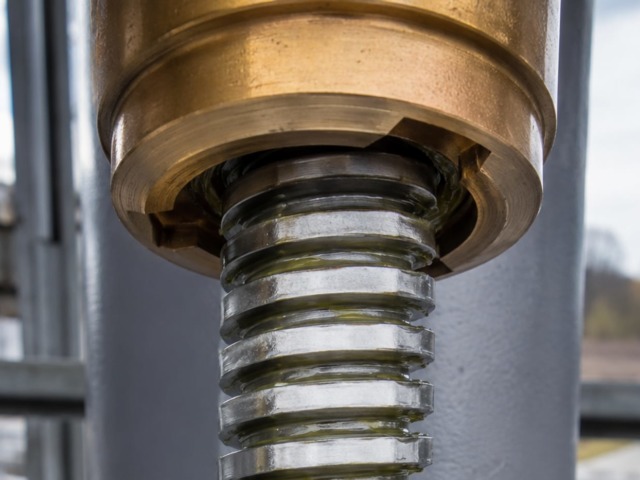

Дальше добавляются рама с направляющими, подъёмный механизм и шток. У колёсных исполнений плюсом идут опорно-ходовые части.

Ориентировочные значения

Для поверхностных лотковых затворов при небольших напорах масса в сборе с подъёмником обычно укладывается в диапазон от нескольких десятков до нескольких сотен килограммов — в зависимости от окна перекрытия.

Глубинные исполнения на серьёзные напоры и большие пролёты уходят в тонны. Крупные колёсные затворы для гидроузлов считаются уже отдельно, вместе с расчётом закладных частей.

Точные значения по каждой серии приведены в таблицах на страницах моделей — там масса указана для конкретных типоразмеров.

Как узнать точную массу

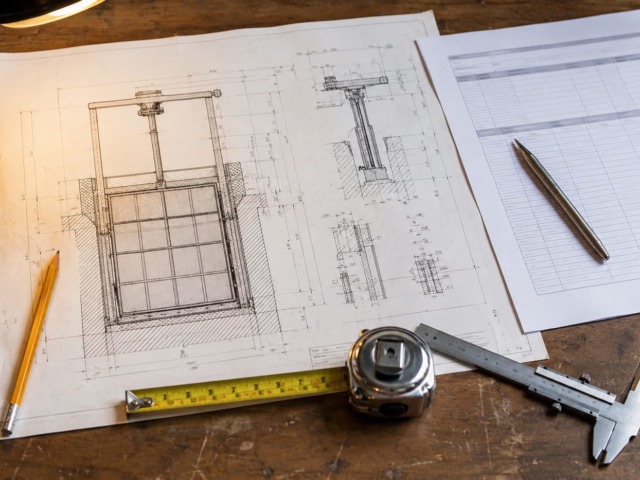

Фактическая масса указывается в паспорте изделия и в сборочном чертеже, который согласуется до запуска в производство. Если масса нужна на этапе проектирования — пришлите размеры окна и напор, посчитаем и пришлём вместе с расчётом стоимости.

Что учесть при монтаже

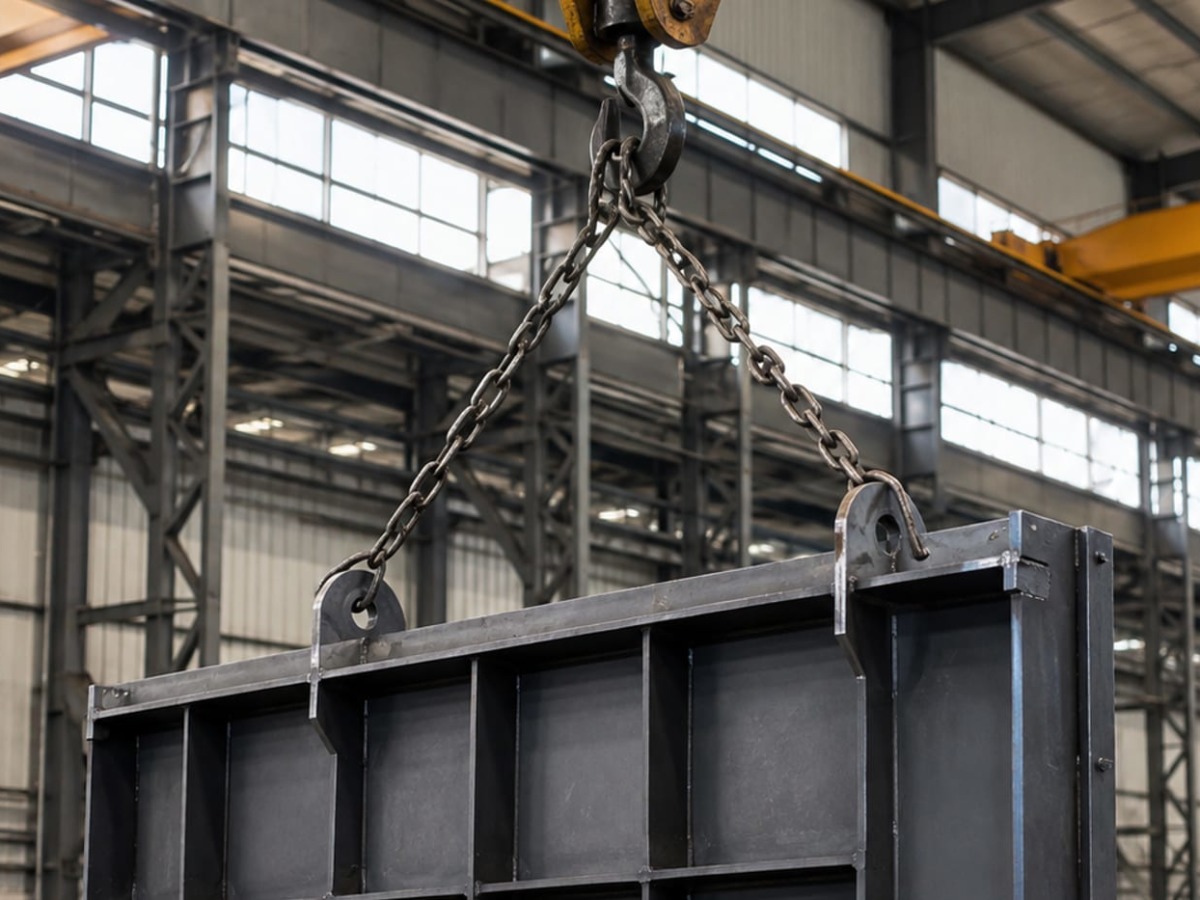

Для такелажа нужна не только общая масса, но и масса отдельно рамы и отдельно щита: обычно их поднимают раздельно, а собирают уже на месте. На щите и раме предусмотрены монтажные проушины под строповку — их расположение показано в руководстве по монтажу.
