ГОСТ и ТУ на щитовые затворы: по каким документам изготавливают

Отдельного ГОСТа именно на щитовые затворы, который описывал бы конструкцию целиком, не существует. Изготовление регулируется набором документов: стандартами на материалы и сварку, нормами проектирования гидротехнических сооружений и техническими условиями производителя.

Технические условия

Затворы серии RIO выпускаются по ТУ 28.14.13-003-50212090-2026. Технические условия — это документ, где производитель фиксирует конструкцию, применяемые материалы, методы контроля, правила приёмки, маркировки и хранения. На его основании выдаётся паспорт изделия.

Для заказчика это практический момент: в спецификации к договору ссылка идёт именно на ТУ, и по ним же изделие принимается.

Стандарты на материалы

Углеродистая сталь по ГОСТ 380 и ГОСТ 19281, нержавеющая по ГОСТ 5632. Листовой прокат по ГОСТ 19903, сортовой — по соответствующим стандартам на профиль. Фланцы круглых затворов стыкуются по присоединительным размерам ГОСТ 12815.

Сварка и контроль

Сварные соединения выполняются по ГОСТ 14771 и ГОСТ 5264 в зависимости от способа. Швы ответственных узлов проходят визуально-измерительный контроль, при требовании заказчика — неразрушающий контроль с оформлением заключения.

Проектные нормы

Затвор — часть гидротехнического сооружения, поэтому расчётные нагрузки и коэффициенты запаса берутся из действующих сводов правил на проектирование ГТС. Класс сооружения задаёт проектировщик, а мы применяем его в расчёте подъёмного усилия и прочности щита.

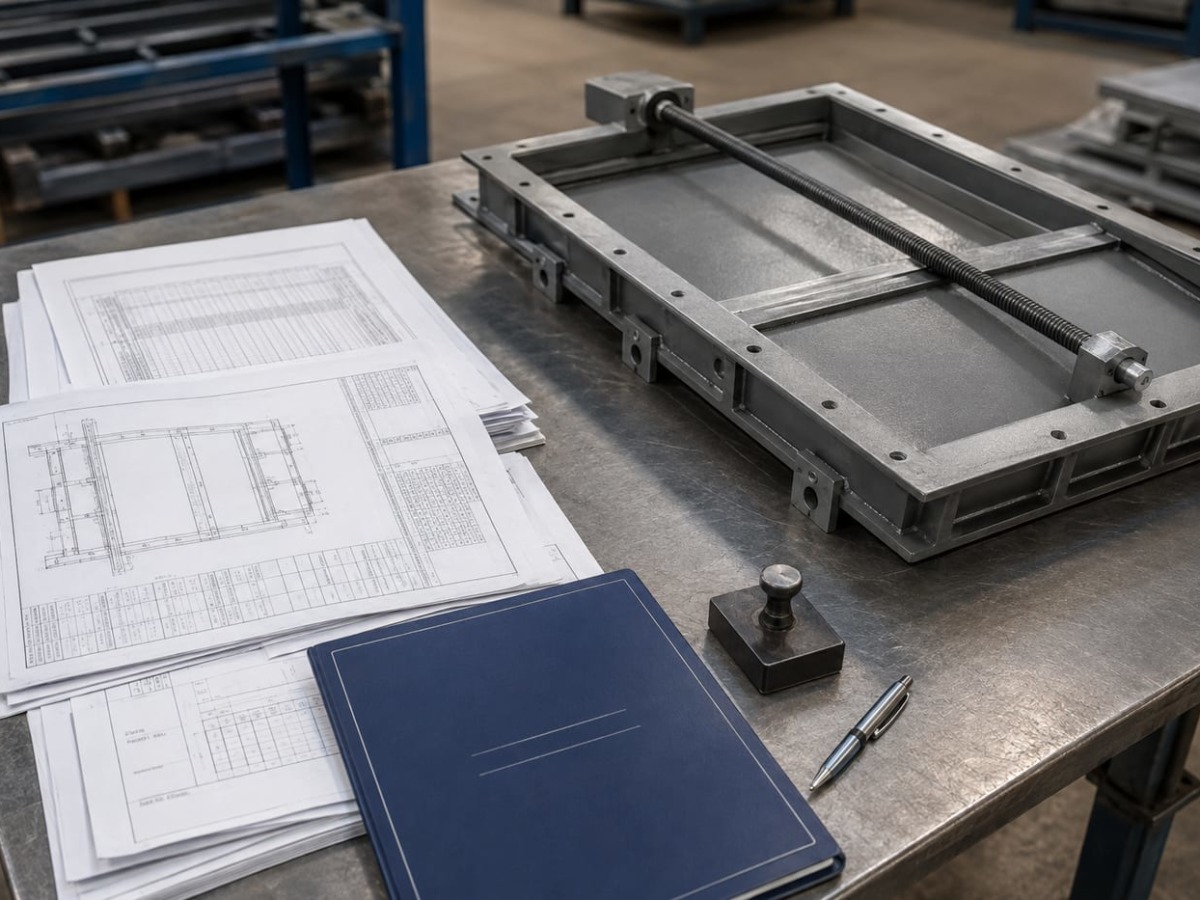

Что входит в комплект документов

При поставке передаются паспорт изделия с фактическими характеристиками, руководство по монтажу и эксплуатации, сборочный чертёж с габаритными и присоединительными размерами, сертификаты на применённые материалы и, при необходимости, копия ТУ.
