Чертежи щитовых затворов: что входит и как согласуется

Чертёж — это то, что отделяет заказ оборудования от покупки кота в мешке. До запуска в производство заказчик видит, что именно будет изготовлено, и подписывает это.

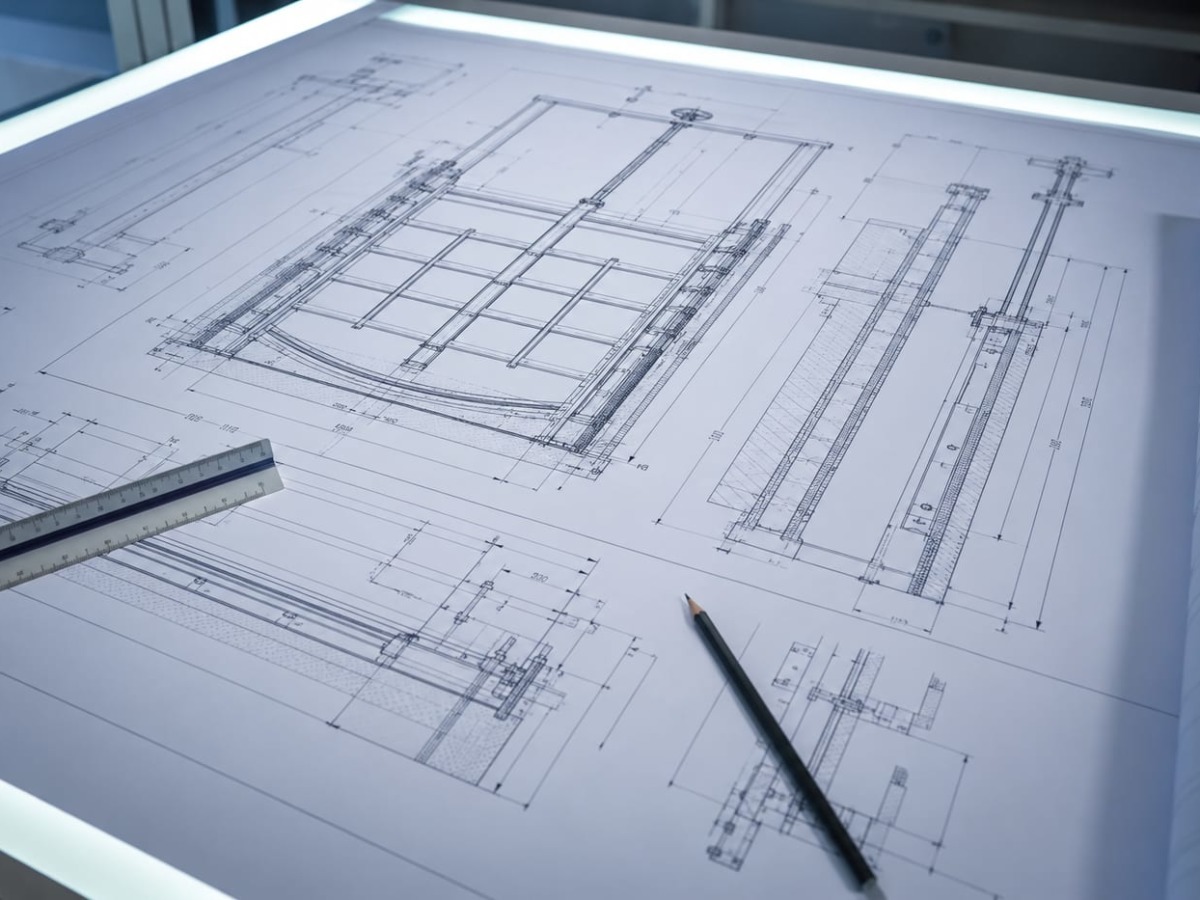

Сборочный чертёж

Основной документ. На нём показаны габаритные размеры рамы и щита, размер окна перекрытия, полная высота с подъёмником, ход щита, положение штурвала или присоединительного узла под электропривод. Здесь же спецификация основных материалов.

По сборочному чертежу проектировщик проверяет, встаёт ли затвор в предусмотренное место и хватает ли высоты в помещении для полного подъёма щита. Второй пункт упускают чаще всего: затвор подходит по окну, но при поднятом щите упирается в перекрытие.

Схема закладных частей

Нужна, когда рама бетонируется. Показывает положение закладных деталей относительно осей канала и отметок, чтобы строители заложили их до бетонирования. Ошибка на этом этапе исправляется только вырубкой бетона.

Узлы крепления

Для анкерного монтажа даётся схема расположения отверстий с размерами и типом крепежа. Указывается требуемая марка бетона основания: анкер в слабом бетоне не держит расчётную нагрузку.

Порядок согласования

Схема простая: заполненный опросный лист — расчёт и коммерческое предложение — сборочный чертёж на согласование — подпись заказчика — запуск в производство. Металл раскраивается только после подписи, поэтому правки на этапе чертежа ничего не стоят.

Если у заказчика есть свои чертежи, работаем по ним: проверяем расчёт подъёмного усилия и прочность щита, при расхождениях согласуем корректировки.

В каком виде передаются

PDF для согласования и печати. По запросу — DWG для включения в проектную документацию.
